sy-zh800综合监测单元模块说明v4.0
一、概述
sy-zh800综合监测单元模块是对系统交、直流检测及对整流模块进行控制的一种设备,内部采用cpu控制,高精度的模数转换,采用rs485数字口与上位机通讯,采样回路与数字口光耦隔离,因此该模块采样速度快,可靠性高。同时给彩屏提供dc24v电源。
二、功能方框图
三、使用方法
模块为板后安装,外形尺寸和面板示意分别如下图所示:
图一:外形尺寸

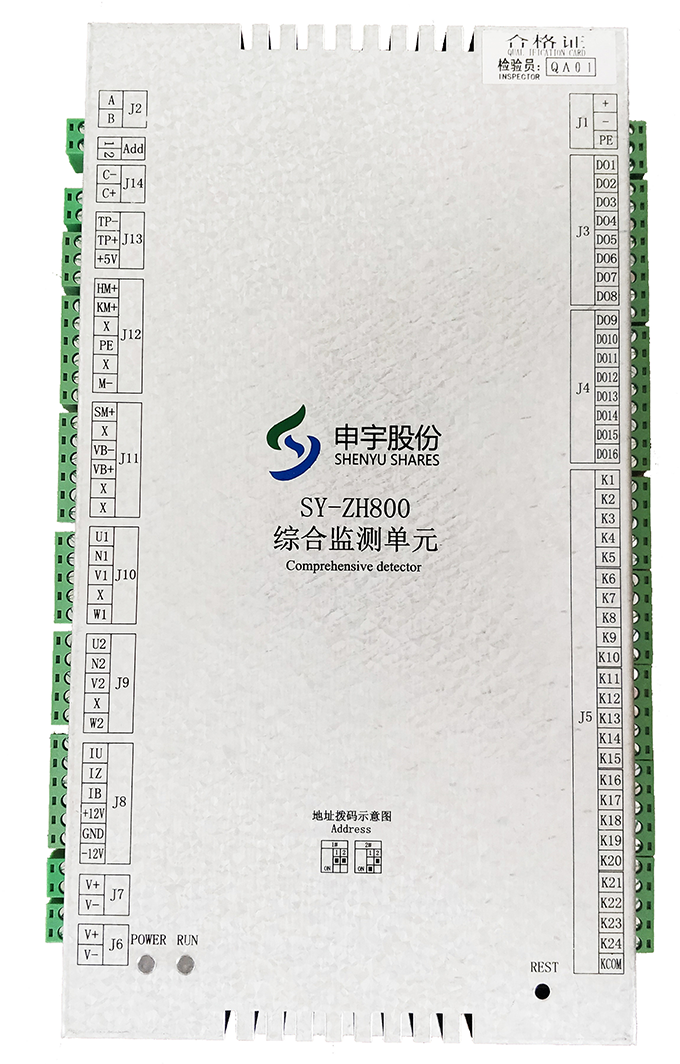

图二:丝印图
接线端口定义:
序号 | 引脚 | 标号 | 定义 | 备注 |
j1 | 1 | 电源正 | 电源正 | 工作电源输入 |
2 | 大地 | 机壳保护地 |
3 | 电源负 | 电源负 |
j2 | 1 | do 1 | 节点输出1a(常闭) | |
2 | 节点输出1b(常闭) |
3 | do 2 | 节点输出2a(常开) | |
4 | 节点输出2b(常开) |
5 | do 3 | 节点输出3a(常开) | |
6 | 节点输出3b(常开) |
7 | do 4 | 节点输出4a(常开) | |
8 | 节点输出4b(常开) |
9 | do 5 | 节点输出5a(常开) | |
10 | 节点输出5b(常开) |
11 | do 6 | 节点输出6a(常开) | |
12 | 节点输出6b(常开) | |
13 | do 7 | 节点输出7a(常开) | |
14 | 节点输出7b(常开) | |
15 | do 8 | 节点输出8a(常开) | 仅此端口附带有 声音告警功能 |
16 | 节点输出8b(常开) |
j3 | 1 | di 1 | 开关量检测输入1 | |
2 | di 2 | 开关量检测输入2 | |
3 | di 3 | 开关量检测输入3 | |
4 | di 4 | 开关量检测输入4 | |
5 | di 5 | 开关量检测输入5 | |
6 | di 6 | 开关量检测输入6 | |
7 | di 7 | 开关量检测输入7 | |
8 | di 8 | 开关量检测输入8 | |
9 | di 9 | 开关量检测输入9 | |
10 | di 10 | 开关量检测输入10 | |
11 | di 11 | 开关量检测输入11 | |
12 | di 12 | 开关量检测输入12 | |
13 | di 13 | 开关量检测输入13 | |
14 | di 14 | 开关量检测输入14 | |
15 | di 15 | 开关量检测输入15 | |
16 | di 16 | 开关量检测输入16 | |
17 | di 17 | 开关量检测输入17 | |
18 | di 18 | 开关量检测输入18 | |
19 | di 19 | 开关量检测输入19 | |
20 | di 20 | 开关量检测输入20 | |
21 | di 21 | 开关量检测输入21(已定义) | 防雷器跳 |
22 | di 22 | 开关量检测输入22(已定义) | 电池熔丝断 |
23 | di 23 | 开关量检测输入23(已定义) | 接触器2状态 |
24 | di 24 | 开关量检测输入24(已定义) | 接触器1状态 |
25 | com | 开关量检测公共干节点 | |
j4 | 1 | 485-a | rs485a | 通讯接口rs485(com1) |
2 | 485-b | rs485b |
j5 | 1 | 合母电压正 | 合母电压正 | |
2 | 控母电压正 | 控母电压正 | |
3 | | | |
4 | 大地 | 大地 | |
5 | | | |
6 | 母线电压负 | 母线电压负 | |
7 | | | |
8 | 闪光母线 | 闪光母线 | |
9 | | | |
10 | 电池组正 | 电池组正 | |
11 | | | |
12 | 电池组负 | 电池组负 | |
j0 | 1 | a2 | rs485a2 | 通讯接口rs485(com2) |
2 | b2 | rs485b2 |
j6 | 1 | 1路交流a相 | 交流一路a相电压(单相时使用此端子) | 交流1采样 |
2 | | 1路零线(单相时使用此端子) |
3 | 1路交流b相 | 交流一路b相电压 |
4 | | |
5 | 1路交流c相 | 交流一路c相电压 |
j7 | 1 | 2路交流a相 | 交流二路a相电压(单相时使用此端子) | 交流2采样 |
2 | | 2路零线(单相时使用此端子) |
3 | 2路交流b相 | 交流二路b相电压 |
4 | | |
5 | 2路交流c相 | 交流二路c相电压 |
j8 | 1 | 交流电流 | 交流电流 | 交流电流采样 |
2 | 12v | 12v |
3 | gnd | gnd |
4 | -12v | -12v |
j9 | 1 | 控母电流 | 控母电流 | 直流电流采样 |
2 | 电池电流 | 电池电流 |
3 | 12v | 12v |
4 | agnd | agnd |
5 | -12v | -12v |
6 | canl | canl=can- | can通讯 |
7 | canh | canh=can |
j10 | 1 | 5v | 温度探头电源 | 温度采样 型号为ds18b20 |
2 | 温度 | 温度探头信号 |
3 | gnd | 温度探头地 |
j11 | 1 | pc: 24v | dc24v电源正 | dc24v300ma |
2 | pc: 0v | dc24v电源负 |
1:此模块可采集2路三相交流电压,1路交流电流,3路直流电压,2路直流电流,1路母线绝缘,1路温度。
2:可采集24路干节点输入,和控制8路干节点输出。(注:干节点输入:该节点是反映干接点的闭合状况的。接入方法为,此节点只能为接入接触器(开关)无源辅助节点)。干接点输入输出定义取决于监控系统的定义。j2端子输出定义需要在开关量输出里根据故障代码表具体定义,如有启动备注里的项目,需要按照定义在对应的开关量输出里根据故障代码表定义。
3:具有2路rs485通讯,1路can通讯。单元内置can通讯模组可以对具有can通讯的整流模块进行通讯,控制。有can通讯模组的综合采样单元型号为zh11,没有的为zh01。
4:拨码开关:对照丝印,将2位拨码开关的第1位拨码拨到“0”上表示1号综合采样单元;拨到“1”上标示2号综合采样单元。第2为拨码目前保留。
5:绝缘监察继电器功能,闪光继电器功能。
闪光接线示意图
6:交流采样:当接入三相交流电压采样时,一定不要接入零线,只须接入三相电压(不带零线),监控系统做对应的参数设置;当接入单相交流电压采样时,只须接入单相交流采样线(接到对应的“a相电压”)和零线上,监控系统做对应的参数设置。
7:霍尔电流采样:该插座分别接入两只霍尔。霍尔的安装方法:电池电流采样的串入电池回路中,电池充电时,霍尔输出为正电压信号。控母电流采样的控母回路中,控母有负载时,霍尔输出为正电压信号。见示意图。
霍尔安装位置、方向示意图
四、主要技术参数:
1、 工作电压范围: dc80--300v
2、 通讯方式:数字rs-485
3、 dc24v输出: dc24v 300ma
4、 工作温度: -5℃---- 50℃
5、 干节点输出: 8路
6、 开关量输入: 24路
7、 温度检测: 1路
注意事项:
在接入模块时,工作电源输入及控母、合母采样:将此插头对应点接入机柜相应母线上,请勿接反,线径≧0.5mm2。rs485的a、b请勿接反,否则将出现通信不上的情况。各个接口是否对号接入。注意单元的使用方式以及通讯口根据监控系统的分配。
附件:开关量输出代码表:
代码 | 含义 | 代码 | 含义 |
00 | 屏蔽故障状态输出 | 16 | 系统故障 |
01 | 充电模块故障(含通信故障) | 17 | 逆变模块故障 |
02 | 充电模块故障(不含通信故障) | 18 | 降压模块故障 |
03 | 交流故障(含通信故障) | 19 | 任一单元通信故障 |
04 | 交流故障(不含通信故障) | 20 | 电池故障 |
05 | 直流故障(含通信故障) | 21 | 一组电池故障 |
06 | 直流故障(不含通信故障) | 22 | 二组电池故障 |
07 | 开关量故障(含通信故障) | 23 | 一路交流故障 |
08 | 开关量故障(不含通信故障) | 24 | 二路交流故障 |
09 | 单体电池故障(含通信故障) | 25 | 母线不平衡报警 |
10 | 单体电池故障(不含通信故障) | 26 | 控母过欠压告警 |
11 | 单体电池过压故障 | 27 | 合母过欠压告警 |
12 | 单体电池欠压故障 | 28 | 预留 |
13 | 单体电池差压故障 | 29 | 预留 |
14 | 支路绝缘故障(含通信故障) | 30 | 硅链控制(3,4,5端口有效) |
15 | 支路绝缘故障(不含通信故障) | | |
